IsoFux ROCKET Schraubdübel



Der VerSenkrechtstarter

Innovativ versenkbarer Schraubdübel für die Befestigung von Dämmplatten bei Wärmedämm-Verbundsystemen (EPS-F, EPS-P, MW, KORK, HANF, MS, PIR, etc.). Erhältlich für Dämmdicken von 60 – 380 mm.


Auswahl Artikelvariante nach:

Auswahl zurücksetzen
Art.-Nr.: 1222 Kategorien: , Schlüsselwort:

Beschreibung

Hochwertiger Schraubdübel mit patentiertem Teleskop-Effekt, mit schnelldrehender Stahlschraube und verlängertem Spreiz- bzw. Verankerungsbereich. Dübelhülse aus PP copo, Halteteller aus Polyamid (Nylon) sowie Dicht-/Schraubverschlussstopfen aus Polyamid mit Glasfaser.

Anwendbar im Altbau- und Neubaubereich. Geeignet für verputzte Beton-, Vollstein-, Ziegeluntergründe und Porenbeton (Neubau).

Produkt Vorteile

  • Ohne Druck einfach einschraubbar
  • In einem Arbeitsgang maschinell versenkbar (mit EPS- oder MW-Dämmscheiben)
  • Große Toleranzzone (Altputz/Kleber) von 10 – 35 mm
  • Optimierte Spreizzone für höchste Auszugswerte (100 % Setzkontrolle)
  • 2 cm Längeneinsparung durch Teleskopierbarkeit bei der versenkten Montage
  • Optimal für den Brandriegel – mind. 40% des Metallspreizelementes sind nach dem Verschrauben im Dämmstoff

Produkt Varianten

BEMERKUNG: Bei neuwertigen, unverputzten Betonuntergründen kann zusätzlich ein Rastermaß bei der Dübeldimension reduziert werden z.B. Neubau, Beton, Dämmdicke 100 mm, versenkte Montage = ROCKET 60

Technische Daten

Bohrer Ø 8 mm
Teller Ø 60 mm
Verankerungstiefe hef 25 mm
Toleranzausgleich ttol 35 mm
Bohrlochtiefe h1 40 mm
Schraubantrieb   T 40
ETZ/CE ETA 12/0093 0432-DOP-9488-1-DE
Prüfung ÖNORM ON B 6124
Nutzungskategorie A, B, C, E



Detailansicht

ROCKET_versenkt_1900





Montagevideo



Montagebilder

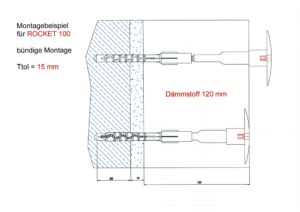

Montage_ROCKET-100_versenkt_Neubau Montage_ROCKET-100_versenkt_Altbau

Montage-ROCKET-100_bündig_Neubau Montage_ROCKET-100_bündig_Altbau

Montageanleitung | pdf | IsoFux ROCKET Schraubdübel | Montagevarianten, Setzposition und Einsatz Montagetool OPTI

Technisches Merkblatt | pdf | IsoFux ROCKET Schraubdübel | Produktbeschreibung, Technische Daten, Dimensionen

Montageanleitung | pdf | IsoFux ROCKET Schraubdübel | Montagevarianten, Setzposition, Einsatz Montagetool OPTI

Montageanleitung | pdf | IsoFux OPTI Montagetool | Produktbestandteile, Ersatzteile und Aufbau

Newsblatt | pdf | IsoFux ROCKET Schraubdübel | Einsatzbereiche, Argumentationen und Vorteile

Dübelauswahltabelle | pdf | IsoFux ROCKET Schraubdübel | Dübelauswahl nach Dämmdicke, Alt-/Neubau, nach Vergleichslänge

Powerpoint-Präsentation | pdf | IsoFux ROCKET Schraubdübel | komplette Produktpräsentation

Dübel-Rechner der QG-WDVS | link |Dübelberechnungsprogramm | statische Bewertung auf Basisdaten
